Krbová vložka s výměníkem KV 025W 01 BD

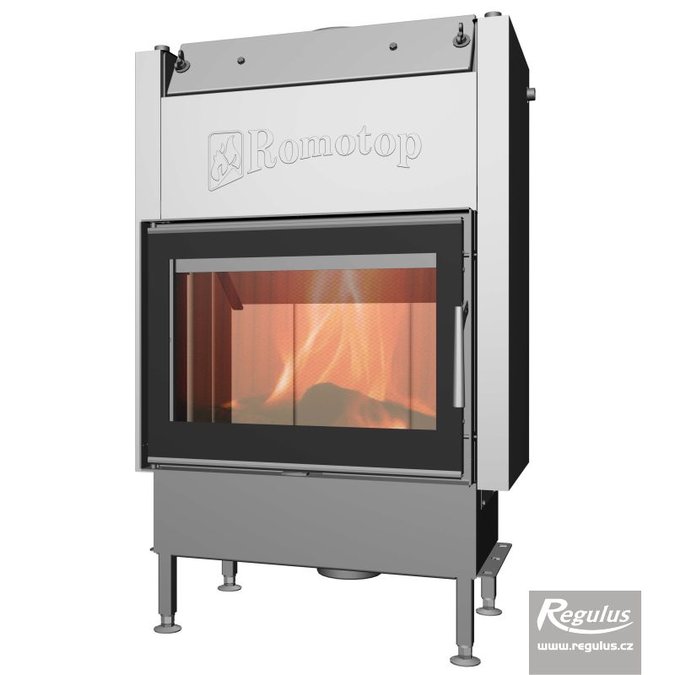

Photo: Krbová vložka s výměníkem KV 025W 01 BD
Staženo z prodeje
Obj. kód 13339
Obj. kód 13339

Ke stažení

Katalogový list| Zobrazit (PDF 517 kB)
Výkres KV025 W01 BD| Zobrazit (PDF 193 kB)
Návod KV - všeobecný| Zobrazit (PDF 1,5 MB)
Návod KV - deflektor| Zobrazit (PDF 323 kB)

Popis

Krbová vložka široká rovná s centrálním přívodem vzduchu a teplovodním výměníkem.

  • ležatá, rovný rám a dvířka
  • dvojité prosklení (vnější designové potištěné a vnitřní reflexní sklo)
  • teplovodní výměník se systémem TRIPLE PASS
  • CPV - centrální přívod vzduchu
  • regulace vzduchu jedním ovládacím elementem
  • speciální ocelový plech COR-TEN
  • čisticí otvor pro trubkovnici výměníku
  • zakomponována vychlazovací smyčka
  • součástí krbové vložky je dochlazovací i odvzdušňovací ventil
  • možnost zadního přikládání

 Technické údaje

Výška 1272(+84) mm
Šířka 826 mm
Hloubka 595 mm
Hmotnost 300 kg
Jmenovitý výkon 11,5 kW
Povolený rozsah výkonu na straně vody 3,5 - 13 kW
Průměr kouřovodu 180 mm
Průměr CPV 150 mm
Tah 12 Pa
Účinnost 90 %
Průměrná spotřeba dřeva 3,1 kg/h
